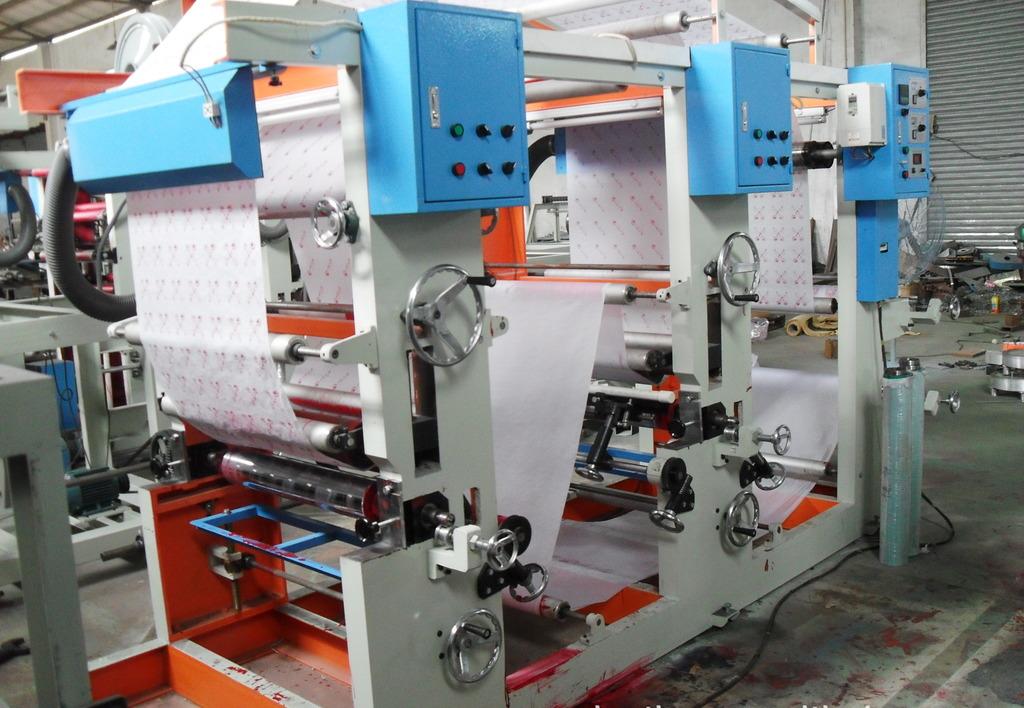

专业生产复合软包装，印刷效果极佳!复合软包装制成需经过印刷、复合、切袋等工艺，现具体分析
　　1.出现刮刀线或油墨线

　　原因有：刮刀磨损或刮刀上粘有脏物;油墨中混入杂质;油墨细度不够;印刷版打磨不好，过于粗糙，油墨黏度太高。

　　处理办法：

　　a)如果刮刀线是随着刮刀的左右摆动而有规律的左右移动，则可判定是刮墨刀磨损或刮墨刀上粘有脏物，可用竹签在起刀线的部位将脏物清除;如是刮刀磨损，则应立即打磨刮刀或更换新刮刀。

　　b)在印刷中所有油墨都须过虑。尽量使用新墨。

　　c)油墨颗粒太粗、细度不够，易出现线条，用细度计检测油墨细度，如细度不够需更换油墨。

　　d)印刷版打磨不好或版面上有细小硬块，可先用细砂纸在印刷版面上来回打磨，如仍不能解决，需退铬重镀。

　　e)定时测量油墨黏度，保持油墨黏度的稳定，有条件的厂家可使用油墨自动黏度控制器：

　　2.印刷水纹

　　出现水纹的原因主要有：油墨的黏度太低;

　　印刷版雕刻太深;油墨的流动性不良。

　　a)适当提高油墨黏度;

　　b)提高印刷速度。

　　c)调整刮刀角度成锐角。

　　d)版雕刻太深无法调整的需重新制版。

　　e)改良油墨的流动性。

　　3.油墨回粘

　　出现印刷回粘的原因主要有：溶剂过于慢干，油墨的干燥性不良;印刷过程中收卷压力太大，印刷后叠放压力过大(特别是高温天气);冷却水温度太高，起不到冷却效果;烘干箱的温度过高，风力过大使油墨出现假干现象;印刷非印刷面表面张力大(或双面电晕的情况)，

　　膜非印刷面与油墨的亲和力大，油墨发生转j

　　处理办法：

　　a)更换为快干溶剂，使油墨充分干燥。

　　b)调整收卷压力，尽量放小。收卷的卷{要太大，堆积重量要小。

　　c)检查印刷机的冷却水是否打开，水温{符合要求。b)在印刷中所有油墨都须过滤。尽量使用新 宜。墨。

　　d)调整烘箱温度及风力，一般在50～65 ℃为宜。

　　e)印刷前检测薄膜的表面张力，印刷面的表面张力要大于非印刷面，双面电晕的薄膜最好不要使用。

　　4.印刷色差

　　出现印刷色差的原因主要有：刮墨刀的位置、角度、压力发生变化引起印刷色差;油墨

　　度变化引起印刷色差;油墨色浓度的变化引走刷色差;印刷版印到一定量后已变浅;印刷版

　　版引起印刷色差;多色混合配置专色时，如果合油墨中各颜料的比重相差较大，在印刷过

　　中，如油墨循环不良易发生油墨沉淀从而引起刷色差。

　　处理方法：

　　a)适当调整刮墨刀的位置、角度、压力，印刷色相基本保持一致。

　　b)定时测量油墨黏度，保持油墨黏度的致，有条件的厂家可以配备油墨黏度自动控器。

　　c)调整油墨的色浓度(在油墨中添加原墨冲淡剂)，保持色浓度的一致。

　　d)印刷版退铬重镀处理或印版重制。

　　e)使用印刷版清洗剂清洗版辊。

　　f)检查油墨的循环系统，保持油墨流动良

　　好。

　　5.静电故障

塑料薄膜在印刷中由于磨擦会产生静电。静电对印刷品的质量危害较大，严重的还会引起火灾，在印刷过程中要特别注意。薄膜静电可引起的印刷故障主要有：在印刷图文的周围引起“胡须”状的油墨丝;实地部分印刷时会出现斑驳状，油墨转移不上，产生空白部分。薄膜静电虽不能完全消除，但在印刷过程中可以进行适当的处理，避免产生静电故障。主要的处理方法
