要想能设计出符合实际加工要求的优秀包装，模切版制图工艺是必须掌握的。这一工艺技巧到底有多重要呢？今天笔者将根据多年的从业经验，从三个角度为大家分析模切版制图工艺的重要性。

对于包装设计制版而言，需要重点考虑图文与加工工艺之间的匹配关系，下面将以手提袋为例进行说明。

在手提袋的印前设计中，包装设计师往往只考虑手提袋图文部分(图1中灰色部分)的合适度与美观度，很少从手提袋最终成型的立体效果去考虑，而手提袋的成型效果对印前设计往往有着很大的影响。

(1)手提袋提手的打孔位置。

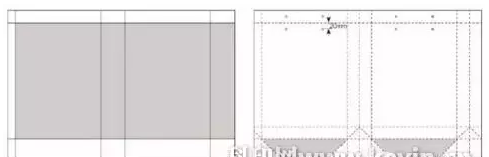

在设计手提袋表面图文时，不考虑提手的打孔位置很有可能导致手提袋最终成型加工时，可能会导致打孔打在重要的图文上。在此，笔者给出一个经验值供大家参考：孔距=(1/2手提袋长-20)mm，两孔距离上折线为20mm(如图2所示)。

(2)袋子两侧的折叠线。

正如我们所知道的，手提袋是折叠后平摞运输的，因此未来避免文字横跨在折叠线上，影响手提袋的整体美观度，印前设计时两侧折叠线上尽量不要安排文字。

(3)手提袋底部。

有的手提袋底部有一些特殊的图文设计，如公司LOGO等，应设计在图2中灰色部分，但如果包装设计师不知道手提袋底部的具体折法，就容易出现图文被遮挡的现象，因此设计师必须了解袋子的底部折法。

综上，如果包装设计师不懂模切版制图工艺，就会导致印前设计不符合实际加工情况;相反，如果包装设计师懂得模切版制图工艺，只要在图2的基础上进行设计，即可快捷地完成设计，手提袋成型之后也很完美。

在包装生产成本中，纸张成本占据的比例最高，但客户往往不考虑这一点，他们经常习惯拿印刷样张去做模切版，但这就会使模切版的制作变得非常被动。笔者在为客户制作模切版时遇到的情况有以下几种。

(1)提供标准的CAD模切版图。

(2)提供大致成品位置图。

(3)提供印刷样张，口述图形样式。

(4)只描述形状。

第一种情况的交流时间最少，质量、速度最能保证;第二种情况大多出自那些懂一点模切版制图，但不太懂模切版具体设置与细节的设计人员之手，重新制作模切版图是经常的;第三、第四种情况在制作模切版时只能不断地与客户沟通，尤其是第四种情况交流时间比较长。

纸盒包装的生产流程主要包括设计、制版、印刷、覆膜或上光、模切、糊盒成型，而模切工序比较靠后，如果因客户设计时有所纰漏而导致模切版无法正常制作，就会直接造成前面所有工序的浪费。

如今，大多数客户会将包装印制的所有工序都交给印刷厂，但印刷厂的包装设计师大多数都不了解模切版制图工艺，一旦进入到模切工序，就难免要与模切版制作公司甚至客户进行三方沟通。而有些客户则会将设计、印刷和糊盒交给不同的厂家，这样需要沟通的环节就更多。

综上所述，如果包装设计师懂得模切版制图工艺，在前期把所有工作都统筹好完全不是问题：吃透客户理念，完成设计制版，AI制版文件交给印刷厂制版印刷，DWG模切版文件交给模切版制作公司制作模切版。这样就能掌控整个包装生产流程的两大核心部分。

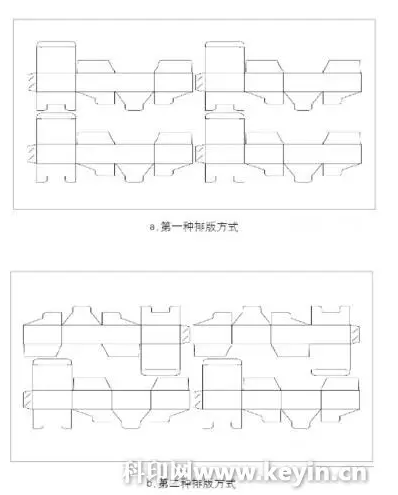

笔者举个亲身经历的例子：一位做印后加工的朋友让笔者帮忙参考一项业务，让笔者看看这个业务在排版上能否再紧凑一些?这是一个很简单的插底满盖小盒。他分别使用了以下图a和图b的排版方式，而笔者选择图c的排版方式，这种无加刀还可借叼口的排版方式最省纸、最经济。但是如果包装设计师不懂模切版制图工艺，就很难想到图c的排版方式解决问题。

作为包装设计师，如果不懂模切版制图工艺就会脱离实际，给包装的后续加工带来很多不必要的麻烦。因此从事包装设计工作者掌握这方面的知识十分必要。
