【看点】排版图是包装制造厂与制版厂之间正式的规范性联系文件,是制版厂最重要的制版依据之一。不同袋型排版方式如何?
排版图的制定需考虑以下因素:
1、排版的尺寸需要适合印刷、复合、制袋等设备参数限制。
2、排版的形式。
由于产品的复杂性、多边形,排版的形式也是变化多样的,合适的排版不但生产方便,而且经济合理。
1、对于单片、大幅面稿件,排版图需要一根版辊,两个图案,如图1。
图1

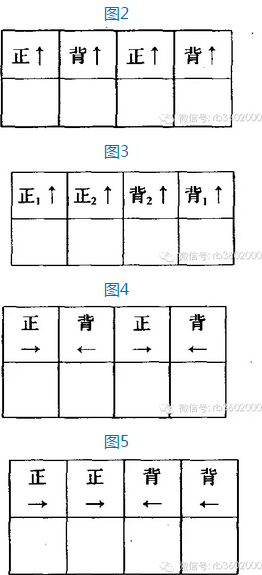

2、对于小的包装袋,尤其是三边封袋,则排版形式较多样。如图2~图5.
3、背封这种袋型,排版图形式一般,如图6所示,保证模切线与周向一致,如图7所示。
4、阴阳袋采用一面为镀铝、一面为透明的材料来生产。排版示意图见图8。
5、自立袋,排版示意图如图9。
图9
