一、基本术语和概念
条码是一种机器识读语言，它是由黑白条按一定规律排列的符号。
排列方式的不同，产生不同的条码。
1.基本术语
(1)解释行(Human Readable Character):用QCR表达人工可识读的条码字符。
解释行可位于条码的上、下方，靠左、靠右、居中。
解释行的字体通常为OCR-B,OCR-A。

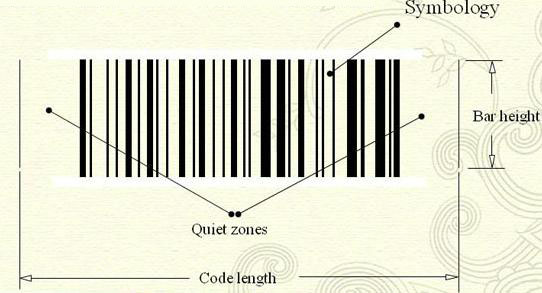

(2)条码高度(Heights):提供冗余的空间。
高度的大小：可扫描的范围和占用的空间。
(3)条(Bar)和空(Space)：符号中的黑、白条。

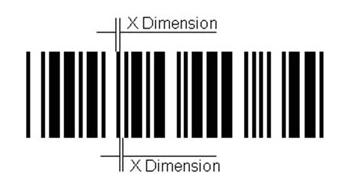

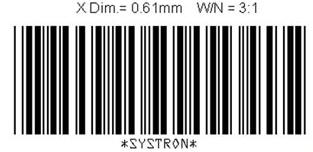

X尺寸(X Dimension):最窄条或最窄空的宽度。
为了保证在开放系统中扫描和印刷识别的兼容性，条码标准通常要标明一个X尺寸。

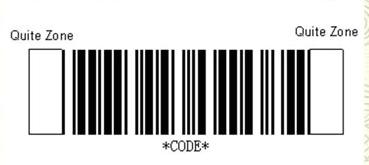

(4)空白区、静区(Quite Zone)：是起始符前面的一个必需保留的面积，它是条码组成的一个不可分割的部分，是产生扫描信号的开始区或最小空白区的宽度：10倍的X尺寸或6.5毫米。
(5)起始位(Start/Storp Characters):用于表示条码开始或结束的符号。
分隔符(Separator)：分隔条码数据区域的符号。

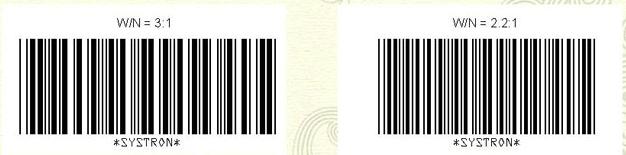

(6)宽窄比(W/N Ration):宽单元与窄单元的比例。
宽窄比的范围由条码标准规定;通常为：2.5:1to3:1
宽窄比大：增加条码的可靠性。
宽窄比小：减少条码占用的空间。
(7)密度(Density)：单位长度或单位面积内条码条码所表达的字符数。
一维条码：字符数/英寸。
改变X尺寸可改变条码的密度。
改变宽窄比可改变条码的密度。
(8)对比度(Print Contrast Signals):条和空的反射率之比。
背景反射率(Backgroud Reflectance)：空的反射率。
通用标准：
最小背景反射率：50%
最小对比度：75%
(9)污点(Spots)：在条码符号的空间存在的不需要的深色面积。
脱墨(Voids)：在条码符号的条内末着墨的部分。

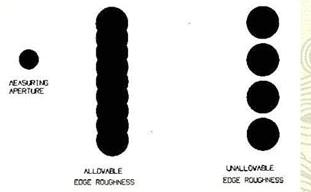

边缘光洁度(Edge Roughness):条和空的边缘的曲折特征。
污点、脱墨、边缘光洁度对扫描结果的影响：
(10)孔径(Aperture):扫描器的开口，它决定了可视面积的大小;
不同孔径的扫描器用于不同密度的条码;
条码扫描器的分辨率精度至少应该是X尺寸的0.7倍。

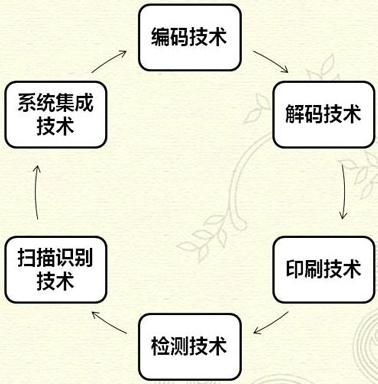

2.条码技术
(1)条码编码技术
字符集的大小;定长、可变长;连续、非连续;自检验、非自检验;密度;可靠性(字符集小、非连续、最小编码、最大宽窄比、最简单代码图形、检验功能);印刷技术要求;通用性。
二、常用条码

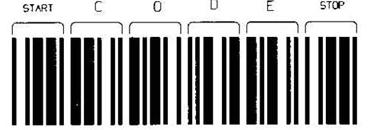

1.Code 39
1974年Intermec 发明;
第一个可表达字母的条码;
世界上使用最广泛的条码;
离散、自较验、可变长的条码;
容易使用多种技术印刷;
可表达全ASC II字符集;
中密度条码。

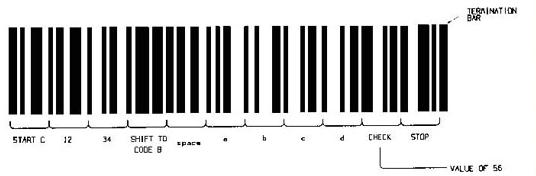

2.Code 128
1981年引入的一种高密度条码;
连续、可变长、多字符集;
A子集：数字、大写字母、控制字符;
B子集：数字、大写字母、字符。
3.UPC
1973年美国、加拿大政府引入，用于零售业;
高密度、定长、连续码;
字符集：0~9;
每个字符由两个条、两个空、七个单元表达。

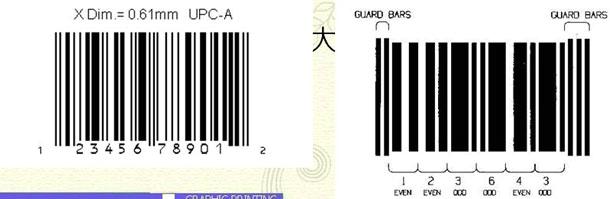

UPC-A：12位
第一位：标志位;前五位：厂商编码;后五位：产品编码;最后一位：校验位。

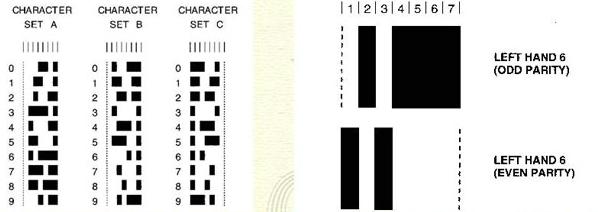

前六位：用UPC的A子集;后六位：C子集。
UPC-E：7位(是UPC-A的零压缩码)
前三位：厂商编码;后三位：产品编码;最后一位：校验位。

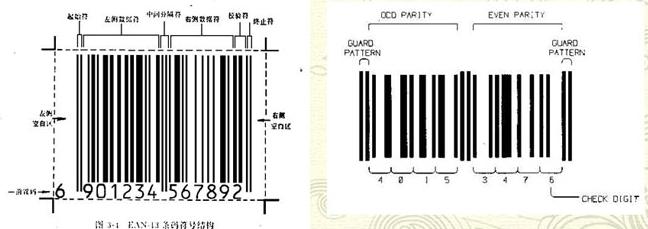

(4)EAN
EAN码是由欧洲物品编码中心1978年引入的。
EAN是UPC的一个超集;EAN-13和EAN-8.
EAN-13与UPC-A:增加前2位标志位。
EAN-8与UPC-E：增加前2位标志位。
(5)Inter Leaved 2of 5
交叉2/5码：是一种高密度、自校验、连续的数字型条码。
每一个字符均由2个宽单元、3个窄单元组成。
每一个字符均包含两个数字，一个在条中，一个在空中。
(6)Codabar
1972年发明。一种离散、非定长、自检验、中密度条码。
今天仍用于图书馆、血库、航空邮件。
16个字符：0-9，+ - $ ：. / ; 四个起始符：a b c d;
四条、三空;
串联特征。
(7)Code 11
1977年发明。一种高密度、离散、非定长的数字型条码;
字符集：0~9，一个起始符;
每个字符可用三个条、两个空来表达;
Code 11是非自检验码;单可用1~2个检验位;常用二个检验位。
用途：电讯行业的元器件和设备标识。
(8)Matrix 2 of 5
矩阵2/5码是Code 11 的变形码，由Nieaf 公司引入。
字符集：0~9，一个起始符。
矩阵2/5码是非自检验码;用模数10检验;
矩阵2/5码与Code 11码比，无任何优势。
三、条码技术特点
一维条码：具有垂直冗余度;二维条码：具有冗余编码。
在编码中引入误差理论;
可重复扫描;
提供多个扫描路径;
编码空间大;
信息量大;
编码方式简单;
条码字符制作容易、扫描操作简单;
输入速度快(键盘输入速度为每分钟300字符;条码扫描输入速度是键盘输入速度的20~100倍);
可靠性高(键盘输入的出错率》三百分之一;条码输入的出错率》三百万分之一);
数据采集的实时性强;
设备结构简单、成本低。
四、条码的作用与应用
1.为什么要用条码?
数据是一种资源;
条码是一种自动数据采集技术;
自动数据采集技术是提高生产率、降低成本的有效手段;
自动数据采集系统的投资回收期通常小于一年。
2.条码能做什么?
标识物品(使物品可以被跟踪);
可获得准确的数据(键盘输入的出错率为三百分之一;条码输入小于三百万分之一);
可自动采集数据(输入速度是键盘的30~100倍);
数据立即可用(实时通讯)。

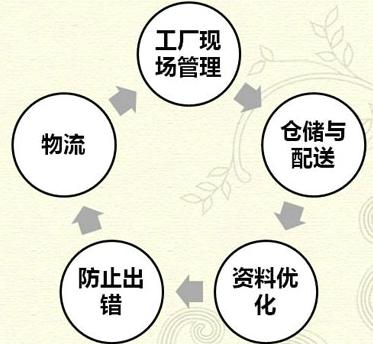

3.条码的应用
五、条码印刷质量检测
检测标准：ANSI*3.182;
ANSI检测参数：
相对编码值(被解码的条码是否具有有效的条和空的编码模式--A或F);
可解码性(每一个条和空的精度-- A,B,C,D,of F);
符号对比度(最亮的空与最黑的条的对比度 A,B,C,D or F);
最小反射率(条的相对黑度。条的反射率小于空的反射率的一半——A of F);
边缘对比度(具有最小对比度的相邻的条和空——A or F);
模数值(宽单元与窄单元的反射率差值——A,B,C,D,or F);
缺陷值(脱墨和污点的个数——A,B,C,D or F);
应用标准(条码是否符合相关的版式和规范——A or F)。
