1、模压设备分类

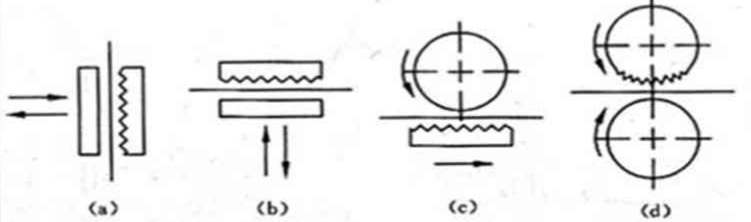

根据模切版和压切机构两部分主要工作部件的形状不同,模切机可分为平压平、圆压平和圆压圆三种基本类型。
而在平压平模压机中版台及压板的方向位置不同,又可分为立式和卧式两种。
卷筒纸模切压痕机有圆压型和平压平型。有线外和在线两种加工方式。

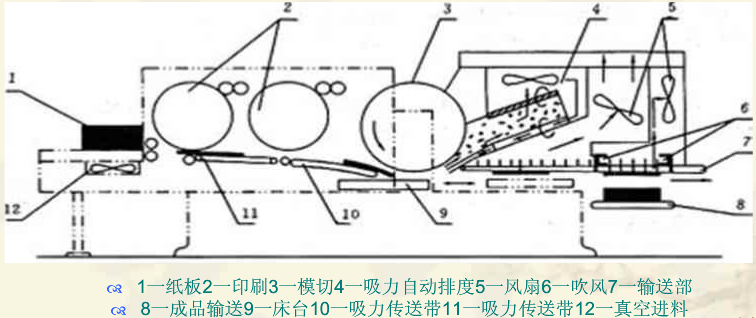

联机型模切压痕机:当前先进的模切设备大多向印刷。模切组合全自动的方向发展。将模切机构和印刷机连成一条自动生产线,其结构形式多种多样。这种生产线由4个主要部分组成,即进料部分、印刷部分、模切部分、送出部分等。
模压板的制作工艺

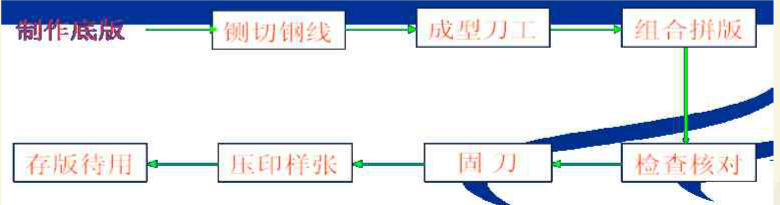

1.胶合板衬空材料制版工艺流程

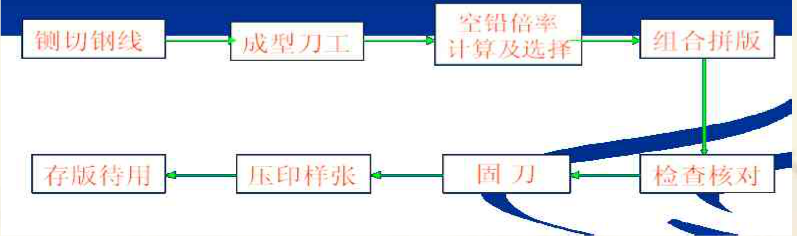

2.铅衬空材料制版工艺流程
1)底版的制作
按照产品设计或样品的要求,将平面展开图上所需裁切的模切线和折叠的压痕线图形,按实样大小比例,准确无误地复制到底版上,并制出镶嵌刀线的狭缝。而图样复制的准确性及嵌缝的优劣是影响模压工艺质量的关键。
2)钢刀、钢线的铡切及成型加工
按设计要求,将模压用的钢刀和钢线铡切成最大的成型线段,再将其加工成所要求的几何形状的过程。
