苍南县升达工艺厂林细跑：里面有残留物，可能是CPP时间太长了。可以测下是什么东西残留？

无溶剂胶粘剂：用好一点的CPP也能减轻一点这种情况。

软包小林：没色谱仪检测，具体是什么残留也不知道。应该不是材料问题吧？

头发乱了：配比没错，上胶量够的话，那就是材料的问题。

北京华腾李明：可以从工艺上改进，镀铝转移是世界性问题。这方面问题可以在生产过程中，根据不同产品要求作出调整。同一型号的胶水，生产工艺和环境不同都会有不同的性能表现。

洗版液，油墨粘度控制器周泉：

出了问题，不要老是去找胶水，不要忽略了那些所谓的细节，其实很多时候不是硬件的问题，换句话来说，胶水硬件工艺都是一样的，别人做的没有问题，而你做的出了问题，那就是可能你忽略了细节的操作。很多客户出问题的原因就是忽略了一些小细节。我亲身经历过。

顺德泰华油墨卢：赞成这种观点。

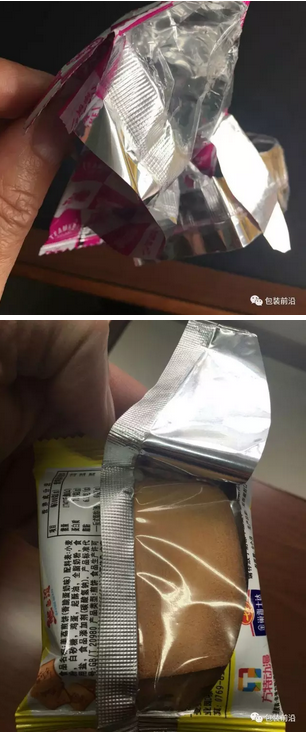

软包小林：因为是客户投诉的，暂时还没过去看，从图片看应该是镀铝转移吧。而且图片是两批的，一批是去年做的，一批是现在做的，现在才投诉我。

温州吉腾包装何勇：其实干复镀铝转移的话，固化剂要少加一点，熟化时间控制好。

洗版液，油墨粘度控制器周泉：最好拿到样再分析。

软包小林：我也第一时间考虑是工艺在哪方面出了问题。

温州吉腾包装何勇：上胶量在保证质量的情况下要尽量小。

软包小林：因为胶水和镀铝膜的品牌大家还是认可的。

丽晟包装廖贤：固化剂少一斤试下。

软包小林：我用他家的胶水时每次都特意少加点，4斤加了3斤多一点。

洗版液，油墨粘度控制器周泉：你的固化时间、固化温度多少？

软包小林：18小时，52℃左右。一批因为投诉有味道，所以烘干了34个小时。

广东国望萧保平：熟化时间太长了。

洗版液，油墨粘度控制器周泉：一般这种结构熟化时间18小时，温度只要45℃就好。两层的不要那么高温，时间也不要那么长。

广东国望萧保平：一般十几个小时应该就可以了，温度也有点偏高。对，同意周总的看法。

软包小林：这样的话怕有异味怎么办？

广东国望萧保平：有气味的话，应该是溶剂残留。你这次烘箱温度是怎么样的？

软包小林：我都是设备54℃，但实际显示51~52℃左右。

广东国望萧保平：有异味，应该考虑生产工艺和设备有没有问题，还有就是你说的异味是什么气味？你的温度可以适当降低一点，46℃也可以固化。
