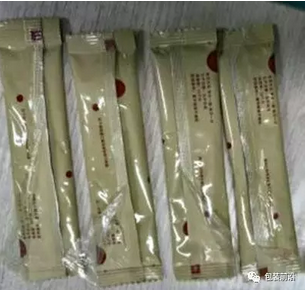

岭天南超政:我们自动机卷膜包装时, PET与油墨离层,材料组合是:PET12/AL7/PE63,印刷是整版面印刷,用PET专用油墨。已做了简单的检测,溶剂残留总量为0.72mg/m2,PET与油墨剥离强度1.45牛。溶剂残留如何解决?
久联化工(上海)叶枫:哪个溶剂残留?乙酸乙酯?
岭天南超政:检测报告如下:
久联化工(上海)叶枫:你这溶剂残留不算高啊,总量<5mg/m2。
岭天南超政:英文名称不是太懂,刚才发上去是检验中文名称,其它物质没有检查。
久联化工(上海)叶枫:那不能作为判断标准啊,胶水中也有溶剂。需要细化点测试,看看油墨是否有问题。你也可以考虑下是否胶水和油墨反应的原因。可能不是单方面原因。
岭天南超政:嗯,剥离强度也不是很高,油墨耐温度还没有测试出来。
久联化工(上海)叶枫:你是说测试耐热蠕变是吗?
岭天南超政:对,准备送油墨厂测。
久联化工(上海)叶枫:里面一层的强度如何?AL/PE 层如何?
岭天南超政:没有问题,主要是PET与油墨之间出问题,而且用户不是经常都出现此问题。
久联化工(上海)叶枫:PET测了达因值吗?
李功亮:油墨和PET的附着力不高,这是内层膜的张力过大,变形拉伸造成的!两个主要原因:胶水没问题,肯定就是膜的问题。
岭天南超政:PET测过,都没问题,用52印刷的。
久联化工(上海)叶枫:这个胶水和油墨你们经常搭配使用吗?
岭天南超政:是怀疑附着力和耐温性。
久联化工(上海)叶枫:热封边容易分层。
岭天南超政:胶水和油墨是我们长期使用的,是固定供应商。“热封边容易分层”,是这样的。
久联化工(上海)叶枫:测测耐温。
岭天南超政:刚才李工讲“油墨和PET的附着力不高,内层膜的张力过大,变形拉伸造成的”有道理,应该是生产过程要注意这方面原因。我们也是怀疑生产过程出问题,因为是其中一个品种有问题,其它没有事。同时也要测下耐温。
