商彩.刘经：谁能告诉我拉链袋的拉链位如何做才能避免起皱?客户要求非常平整!

        黄山永新小王：固化剂多点。

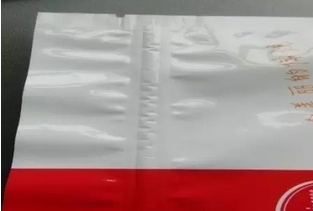

        商彩.刘经：问题是有时好有时差。上面那个白色的就很多气泡，是不是压力不均匀？结构是B0PP/AL/PE，13丝厚。

        新达包装：把表层改成PET。

        商彩.刘经：客户要哑膜的，只能用B0PP哑光膜。

        文华彩印：用PET然后印哑光油。

        长城彩印易家：熟化时间够吗？上胶量大点：

        新达包装：PET哑光膜也有的。

        商彩.刘经：起气泡会不会是拉链本身也有问题，加上热压温度不够。

        欧美化学张鹏：固化剂多加10%~20%左右，这种情况就好很多。

        洪力/天正制袋专业劳小姐：不是这个问题，是制袋机上的问题。

        邓郁强（东莞华盈印刷器材商行）：这个应该是拉链板没弄好吧？中间本来就不怎么压的。

        文华彩印：拉链板的夹缝没调整好。

        邓郁强（东莞华盈印刷器材商行）：要是两边皱或头皱有可能是熟化或固化剂问题。你的包装两边、头都很美。

        复合软包：1、确保足够的熟化时间，出炉后，8小时以后制袋（确保完全冷却）；2、拉链用粗布垫到拉链板的位置。3、制袋机的张力控制方面，要调整一下。通过这三方面，应该能够做好。

李：可以延长到24小时后制袋。

        泰鸿包装陈：用PET哑光膜。

        洗版周：现在很多都是用PET涂哑光油，当然你也可以选择低温拉链。
