温州申联印业何勇:制袋后会不平整。
欧莱特高双民:还好吧,卷心会有软皱,可以改用大纸管收,效果会好点。
富美包装刘洪:但复合效果很好的。
黄山永新小王:收卷对复合的成品膜的平整度有影响吗?大吗?
富美包装刘洪:我也想知道,成品不平整的因素有哪些?
双津薄膜:你这个应该是薄膜厚薄不均造成的,基材厚度不均。
黄山永新小王:收卷张力也要控制好。
分切.制袋,温:是的,控制好张力,不要一下紧一下松。
双津薄膜:你这个膜,看上去基材厚度不均匀蛮严重的,侧面收紧很多。
分切.制袋,温:如果复卷时起水波纹,就尽快复合,不要留太久,久了会定型。现在你的卷膜应该是收太紧了。
双津薄膜:是的,收太紧了,然后端面比较薄,就出现了这样的情况。
分切.制袋,温:如果再紧一点的话,纸芯都有可能会变形,到时能不能拿出来都是问题。
双津薄膜:那应该不会吧,端面偏薄收紧了会这样,如果是膜卷中间收紧,会产生暴茎。你这是哪家的膜?没有分切过么?
双津薄膜:收卷这么不整齐。
上海康达小简:这个端面就跟刚刚复卷类似。
分切.制袋,温:这是复卷过的,旁边的纹路跟那个比都不一样。前松后紧,把前面的搞变形了。
欧莱特高双民:2放张力没控好。
温州申联印业何勇:他那个是没有收平。
双津薄膜:上海康达小简放的膜亮度很好,雾度好像比较大,是普通制袋CPP?
上海康达小简:这个是共挤膜复合,这种分切后产生的复合膜外观情况,薄膜荡边也没有,不属于合格品。
富美包装刘洪:我们的产品就是复卷后端面菊花状,但里面还是平整的,和透明膜那张图片比还是好得多。
分切.制袋,温:张力控制得好,收得好的卷膜,用手放在纸芯中间提起来不松动,旁边没起箭头痕,这样才行。
富美包装刘洪:现在无溶剂的产品总会有一点不平整,很头痛。
上海康达小简:图中的卷膜再次复卷时会发现,有纹路的位置软皱很严重。
富美包装刘洪:这个最主要的原因就是张力不合适,还有锥度不匹配。
温州申联印业何勇:所以收卷跟平整度还是有关系的。
分切.制袋,温:

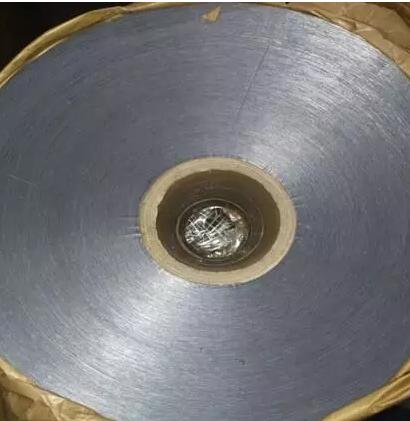

这是分切好的卷膜,前面刚开始还是有点收紧了,起了一点纹。
温州申联印业何勇:刚开始肯定有的,有的纸管不好也会起皱。
分切.制袋,温:这是经过材料商再到印刷再到复合再到分切的纸筒,用了好几次了。
双津薄膜:最根本的还是看流延设备的均匀性控制。
温州申联印业何勇:一般分切都是用新纸管。
温州申联印业何勇:其实好多东西都不是单方面的,每一个工序都要做好,这样成品才
