生产实例：OPP38//CPP40

设备：北人干式复合机

基材：OPP38μm宽60mm满版油墨印刷；CPP40μm宽675mm

胶黏剂：普通脂溶性双组份聚氨酯胶黏剂，配比1:0.2:1.2（工作浓度37.5%）。

工艺参数：30μm 200L电雕涂布辊，涂布量1.8g/㎡；刮刀压力0.2MPa，涂布压力0.2MPa，复合压力0.6MPa，烘道温度40℃、50℃、60℃；1^#放卷张力5.0kg，2^#放卷张力3.0kg，收卷张力5.6kg，烘道张力0.05MPa，涂胶辊宽度653mm，复合温度50℃，机速90~100m/min，熟化24h。

产品检测：（单位为N/15mm）

剥离强度

纵向：0.56、1.31、1.49油墨大部分转移；

横向：1.37、2.39、0.73油墨大部分转移。

热合强度

纵向：18.9、19.8、16.8、19.2、16.3、20.3、19.1、21、19.2、16.5；

横向：17.1、17.0、18.6、18.2、18.8、17.4、16.3、15.7.

同类产品数据分析

1、剥离强度统计分析

从图1中可以看出大量的数据分布都在1.0以下，这主要是OPP的助剂在熟化过程中迁移到膜的表面，同时油墨热别是使用的普通聚氨酯胶黏剂的抗助剂性差，剥开复合膜时胶黏剂基本上都转移到内层一面，油墨的抗助剂迁移性虽优于胶黏剂，但测试时仍然是油墨大部分发生转移。情况往往是OPP越厚剥离强度越差（如图1和图2）。

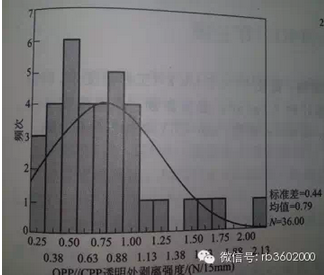

图1 OPP//CPP透明处剥离强度

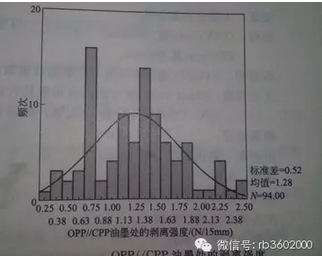

图2 OPP//CPP油墨处的剥离强度

2、热合强度统计分析

OPP28//PP30~60（如图3）

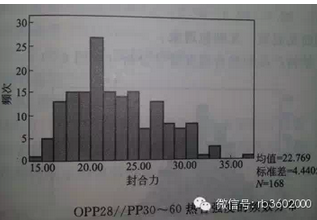

图3 OPP28//PP30~60热合强度的频数分布

OPP38//CPP40~50（如图4）

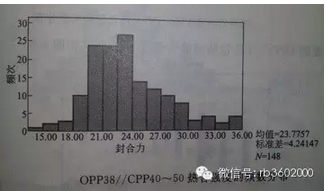

图4 OPP38//CPP40~50
