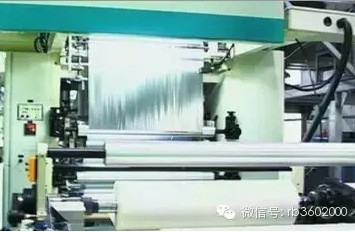

1、表面张力测试

薄膜的表面张力测试是非常必要的，对于PET 或者BOPA 等极性材料由于薄膜表面本身具有较高的表面张力，因此即使不进行电晕处理也能够达到较好的复合强度，但如BOPP 薄膜本身是非极性材料，表面张力达不到复合的要求，因此必须对复合面进行电晕处理，另外随着时间跟环境的变化表面张力还会逐渐衰减，因此对于非极性材料在使用前必须对表面张力进行检测，尤其是存放时间较长的材料使用时要尤为注意。

2、合理控制上胶置

上胶量的控制在复合工艺中比较重要，一般出于生产成本的考虑实际生产过程中的上胶量一般会控制在理论要求数值偏下的指标上，但是上胶量工艺的制定也不能够一成不变，需要根据薄膜类型以及厚度作适当调整，一般普通复合材料控制在2.0g/m2～2.5g/m2，对于复合铝薄的产品，上胶量要控制在3.5g/m2 以上，对于热封层厚度在60μ以上的材料，尤其是在开口爽滑剂添加量较高的情况下需要适当提高上胶量，通常要控制在3.0g/m2。以上，另外对于需要蒸煮的材料，由于剥离强度要求达到5N/15mm 以上，因此上胶量需要控制在4.5g/m2。以上。

3、选择稳定的供应商

无论是薄膜基材还是油墨、胶黏剂，都应该选择一些国内外知名的供应商，因为这些厂家具有先进的生产设备、检测设备，稳定的生产工艺以及较强的技术支撑，产品质量较部分小型生产厂家更为可靠。

4、镀铝类产品复合工艺控制

(1)控制上胶量

在保证复合外观效果的前提下，上胶量不宜过高，一般控制在2.0g/m2～2.5g/m2 之间，因为过高的涂布量会导致复合膜发硬，使镀铝层发生转移。

(2)选用专用镀铝复合胶

胶黏剂生产厂家针对镀铝膜的特性专门研发了特定的胶黏剂，此类胶黏剂分子量较小，可以透过镀铝层中的针孔使镀铝层与薄膜之间产生较高的结合力。

5、控制熟化温度与时间

镀铝复合材料在制定熟化工艺时由于考虑到内层材料收缩破坏镀铝层因素，熟化温度比一般产品要低，熟化时间需要严格加以控制，一般熟化温度控制在40℃左右，熟化时间控制在36 个小时，在环境温度较高的情况下，可以考虑常温熟化。

6、控制固化剂的量

在经过充分试验的前提下可以适当减少胶水固化剂添加比例，一般是少加5%，但是此方法对于满版聚氨酯油墨印刷的薄膜不推荐使用，由于油墨中羟基会消耗固化剂，所以会产生胶水不固化现象，分切后会产生端面不齐或胶水挤出现象，严重影响产品质量。
