无碳复写纸是一种用于复写多份副本的纸张，分为上纸（CB纸）、中纸（CFB纸）和下纸（CF纸）三层，如图1所示。CB面涂有含发色剂的微胶囊，CF面涂有含显色剂的化工涂料，目前其主要用于商业票据领域。

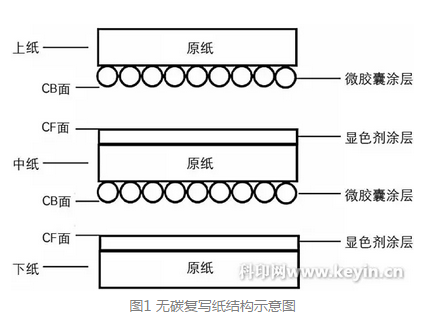

图1 无碳复写纸结构示意图

在商业票据印刷生产中，越来越多的客户需要在无碳复写纸的上纸CB面印刷文字或表格等图文信息，这些信息一般字号小、线条细，而且由于水、墨难控制，经常出现图文发虚现象，给印刷企业及其客户都造成了损失，我公司也遇到过此情况，因此笔者对此故障进行了分析，现总结如下，与大家分享。


一般说来，引起图文发虚的主要原因有印版晒虚、印刷压力小、给墨量小、给水量大、印刷速度过高、纸张质量差等，因此，要解决此故障须要对上述原因经过逐一排查。由于我公司目前使用的印刷机多为进口或国产高档设备，所以初步排除了设备和工艺因素。在相同印刷条件下，笔者使用甲、乙两种品牌的无碳复写纸和一种品牌的普通双胶纸进行印刷，结果三种纸张的正面印刷均正常，而乙品牌无碳复写纸上纸CB面的图文发虚严重，甲品牌无碳复写纸上纸CB面有轻微的图文发虚现象，而双胶纸无发虚现象。可见纸张是引起图文发虚的主要原因。


笔者结合无碳复写纸的特性以及上述试验结果，认为平滑度是引起图文发虚的主要原因。因此，笔者选用上述试验中的两种无碳复写纸的上纸和下纸及普通双胶纸，使用DC-BK10000A型电脑测控别克式平滑度仪（测量范围为1～10000s），在真空度为52kPa的条件下分别对其平滑度进行测试，测试数据如表1所示。

表1 3种纸张的平滑度测试数据

从表1可以看到，乙品牌无碳复写纸上纸CB面的平滑度很低，只有8s，而甲品牌无碳复写纸上纸CB面平滑度也仅有16s，均比普通双胶纸的平滑度低。表面较平滑的纸张印刷时能较好地与印版接触，从而使印版上的墨量均匀地转移到纸面上，所印出的印品字迹和图像的轮廓都比较清晰。平滑度低的纸张，印刷时不能均匀地接触印版，因此油墨不能很好地转移到纸面上，自然会导致印品图文发虚，影响印品质量。


那么，无碳复写纸上纸CB面的平滑度为什么低呢？由图1可知，无碳复写纸上纸CB面涂布了一层微胶囊，而微胶囊的粒径为5～10μm，其表面呈凹凸状，这就导致了无碳复写纸上纸CB面的平滑度低。


要解决无碳复写纸上纸CB面的图文发虚问题，建议采取以下几种措施。


（1）把好纸张质量关，对纸张性能进行检测。无碳复写纸主要用于卷筒纸票据印刷，主要印刷色块、文字、表格，以清晰准确为主要的质量目标，因此检测的主要项目应包括平滑度、厚度、抗张强度、含水量、横向伸缩率、剥离力、挺度等。


（2）适当降低油墨黏度。开机前对油墨进行适性调配，在原墨中适当加入添加剂，增加油墨的流动性来弥补纸面不平的缺陷。


（3）适当提高印刷压力。增加印刷压力可以保证纸面与油墨充分接触，提高油墨转移率。


（4）降低印刷速度。降低印刷速度可以增加纸面与油墨的接触时间，增加油墨转移量。


（5）控制好水墨平衡。要使用品牌润版液，尽量减小用水量，减小油墨的乳化程度以避免加剧图文发虚现象。


（6）遇到纸张质量较差的情况时（有时是客户指定用纸），要更换质量较好的新橡皮布印刷。
