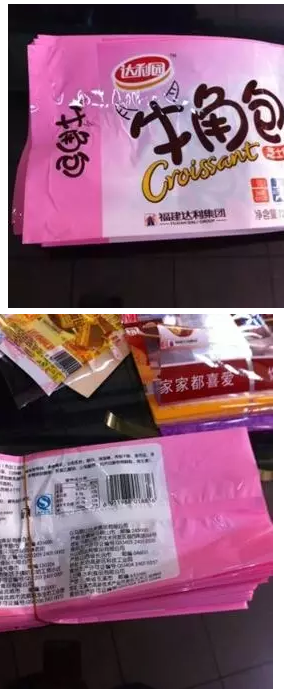

达利包装： 1.9BOPP复合乳白PE3C或者珠光膜3.5C，中封制袋老是会在袋子正面起皱，这个一般是什么原因造成的？是我产品结构有问题还是中封余温影响的？

        银腾喻总：中封余温的影响。一般冷却封刀的冷却水最好是用冰水机制冷的水。

        文华彩印--杨：这是中封冷却不够。

        银腾喻总：把冷却水用冰水就行了。你冷却不够，你怎么调都会有这现象。

        幻幻：一般冷却水多少度比较好？

        银腾喻总：这个随温度调整的。

        达利包装：24℃。表面不会起水珠。产品结构有没有问题？

        银腾喻总：这种结构比较通用。

        勃力-KOP,KPET,KPA：CPP起封温度要低，降低热封温度。

        银腾喻总：PE热封温度比CPP热封温度低。

        达包装：我材料是OPP复合乳白PE，还有OPP复合3C珠光膜。

        万达软包装：上面封口有没有这样？

        达包装：两个都不行，珠光更严重，横封没有皱，主要是中封起皱了。

        复合包装--张：水性胶水能复合BOPP/纸这个结构吗？

        达包装：用酯溶胶、水胶、酒精胶都试过了，结果一样。请问材料怎么解决？

        勃力-KOP,KPET,KPA：KOP复合CPP，这个结构很成熟，而且你们一直这样生产。

        袁胜远：两个方案，解决中封起皱问题：方案一、在中封机的中封热封位后边加小风扇或其他冷却法，将热量消除部分，然后在地面排开用风扇吹，尽量让余热消散；在收袋时，尽量松绑，竖起来排放，不能叠起来。方案二、就是在合掌机上，合掌了再制袋，那样会好解决很多。

        达包装：这些都试过，结果不是特别好。

        软包老资本：如果材料上，客户没有异议的话，印刷材料使用PET与PE比较理想。成品烫刀处就会平整。

        文华彩印--杨：你的材料各层的厚度？调整一下。

        达包装：2.5BOPP复合3C 乳白PE，材料厚点好还是薄点好？

        文华彩印--杨：用3丝KOP复合2.5丝的乳白PE就行。

        达包装：为什么？

        文华彩印--杨：外层厚点，耐温高，底层薄点，热封温度低。这样再按前面的方案1去做就可以改善很大一部分，甚至解决问题。

        达包装：好的，我试验下，为什么用KOPP不用BOPP？

        东莞华源李总：这种情况是热量没有及时散去，BOPP热稳定性较差。车间有中央空调，收袋桌面用不锈钢的，此情况会有极大改善。

        文华彩印--杨：你这个是面包的包装吧？用KOPP可保鲜还有延长保质期。

        达包装：不是，我这里面还有内包装。

        文华彩印--杨：那用OPP就行了。

        成都软包陈总：用中封切袋机，中封位是滚轮式的，但不论怎样都要把冷却水温调低，另外，PE材料的热封温度要低，避免高温热封。

        万达软包装：膜板上面先垫牛皮纸，再在上面垫热封布，看下有没有好点。

        达包装：行，我试验下。（更多技术内容详见《包装前沿》或www.pack168.com包装前沿信息网，有不同意见，欢迎到www.pack168.com继续讨论，提供更多解决方法的朋友可获得网站技术文章阅读积分。索取积分，请联系小阳：15813331361小赖：18475695660）
