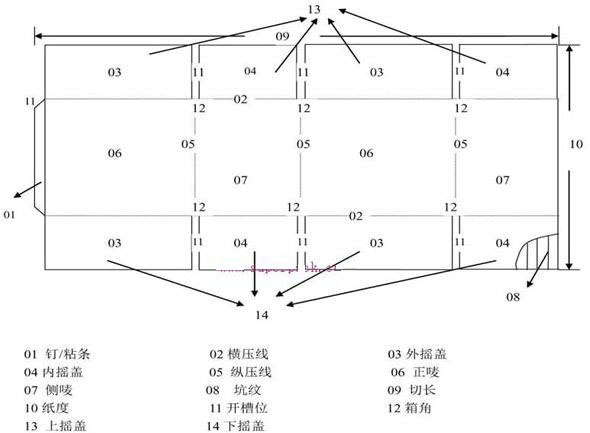

一、纸箱展开图

　　二、碰口和飞边

　　加碰口：是纸箱为避免摇盖离缝而所需加的尺寸。

　　加飞边：是双面机单刀分纸或普通分纸机分纸时为了保持边缘整齐而所需飞边的尺寸。

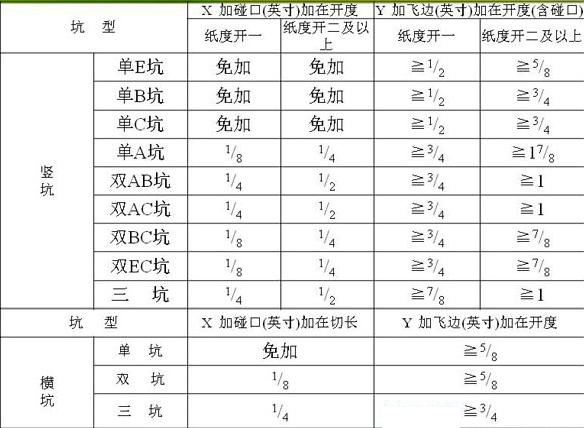

　　各种坑型的碰口和飞边尺寸。

　　三、常见纸箱开料计算

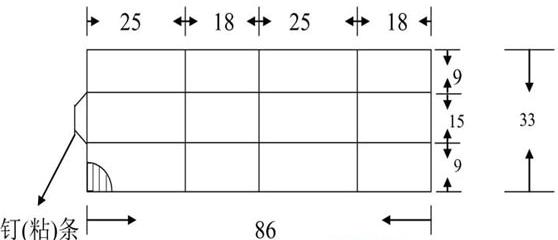

　　1.普通箱(即上下摇盖宽度为1/2纸箱宽度)

　　例：长25*宽18*高15英寸

　　开料纸度=宽+高+摇盖碰口+0.5英寸

　　开料切长=(长+宽)*2+钉(粘)条=86英寸+钉(粘)条

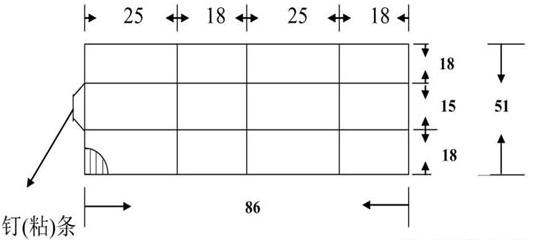

　2.齐翼箱(即上下摇盖宽度=纸箱宽度的纸箱)：

　　例：长25*宽18*高15英寸

　　开料纸度=2*宽+高+0.5英寸+摇盖碰口=53英寸

　　开料切长=(长+宽)*2+钉(粘)条=86英寸+钉(粘)条

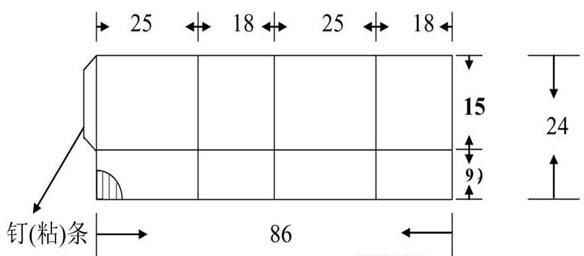

　　3.上、下半翼箱(即与普通箱比较，上下只有一边有摇盖的纸箱)：

　　例：长25*宽18*高15英寸

　　开料纸度=(1/2宽+高+摇盖碰口)*2+0.5英寸(因开一不足32英寸，此处开二)

　　开料切长=(长+宽)*2+钉(粘)条

　　4.半齐翼箱(即上下摇盖宽度有一边为1/2纸箱宽度，有一边为纸箱宽度的纸箱)：

　　例：长25*宽18*高15英寸

　　开料纸度=(1+1/2)宽+高+0.5英寸+摇盖碰口=43英寸

　　开料切长=(长+宽)*2+钉(粘)条=86英寸+钉(粘)条

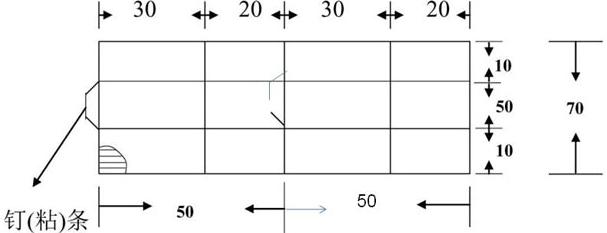

　　5.横坑普通纸箱的开料计算

　　例：长30*宽20*高50英寸

　　开料纸度=长+宽+钉(粘)条+飞边(0.5英寸)=53英寸(双驳)

　　开料切长=宽+高+摇盖碰口=70英寸+摇盖碰口

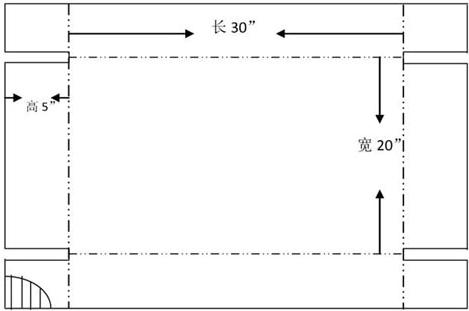

　　6.天地盒的开料计算：

　　例：长30*宽20*高5英寸

　　开料纸度=宽+2*高+飞边(0.5英寸)=30.5英寸(双驳)

　　开料切长=长+2*高

　　四、相关说明

　　横坑四驳箱每一遍切长加碰口1/4英寸。

　　竖坑的加碰口栏是纸箱本身为避免纸箱离缝而所需加的尺寸，加飞边栏是包含碰口及正常单刀分纸所需飞边的尺寸总和。

　　如不加碰口的要在生产单上注明不加碰口，开度时竖坑按Y-X加飞边为纸度;如生产单不注明则默认为要加碰口，开单时按以上系数加上飞边及碰口为纸度。

　　所有啤盒按啤版尺寸(啤板长宽方向刀线最大距离加大于等于1/2英寸)为纸度(29、31、33...... 55、57)及切长。

　　见坑以比彩纸纸度方向小1/4英寸加上大于等于1/2英寸的飞边后为纸度(29、31、33......55、57);以比彩纸切长方向小1/4英寸为切长。

　　1.含实地印刷之纸箱的修边尺寸

　　有实地印刷之纸箱，需加多0.25英寸生产修边用;若客户有特殊要求，以客户要求为准。

　　所有在纸箱的接口处无钉条且边缘有印刷实地色带(不分大小)的钉箱，要在原切长的基础上再加1/4修边尺寸。

　　2.钉条(粘条)的尺寸设定

　　一般地，任何单坑和双坑纸箱的钉条为1.5英寸，粘条为1.75英寸;

　　三坑纸箱的钉条为2英寸，粘条为2.25英寸;

　　如有特殊情况需在生产单上注明特殊的钉(粘)条尺寸。
